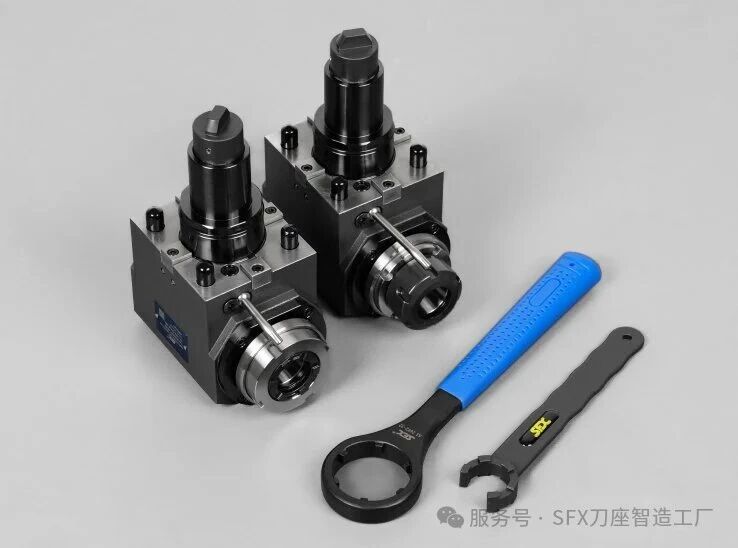

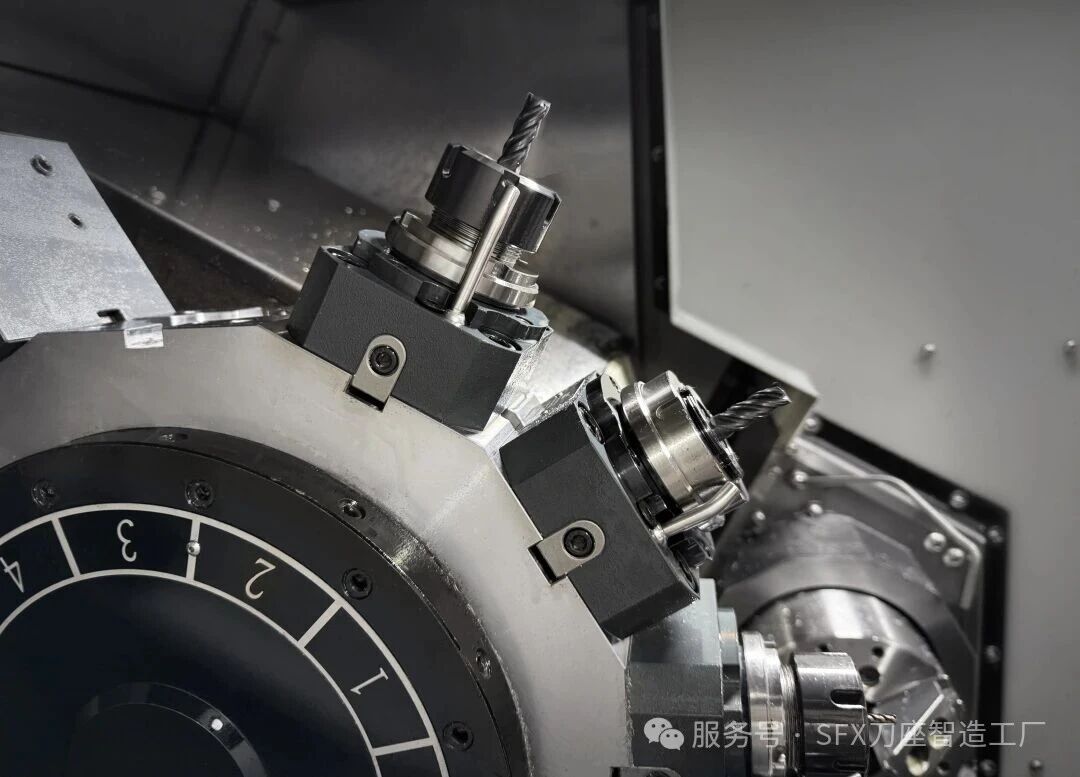

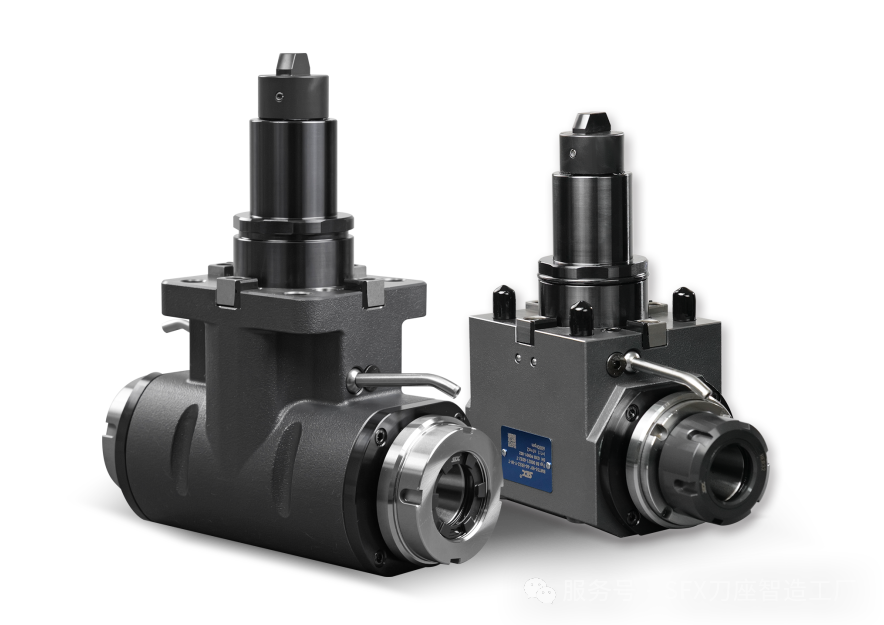

內鎖與外鎖是 ER 夾頭式動力刀座的兩大主流鎖緊結構，廣泛應用于車銑復合精密加工領域，兩種鎖緊動力刀座結構不同，性能及適用場景各有側重。本文從結構特性、加工表現兩方面展開對比，系統解析二者的核心區別。

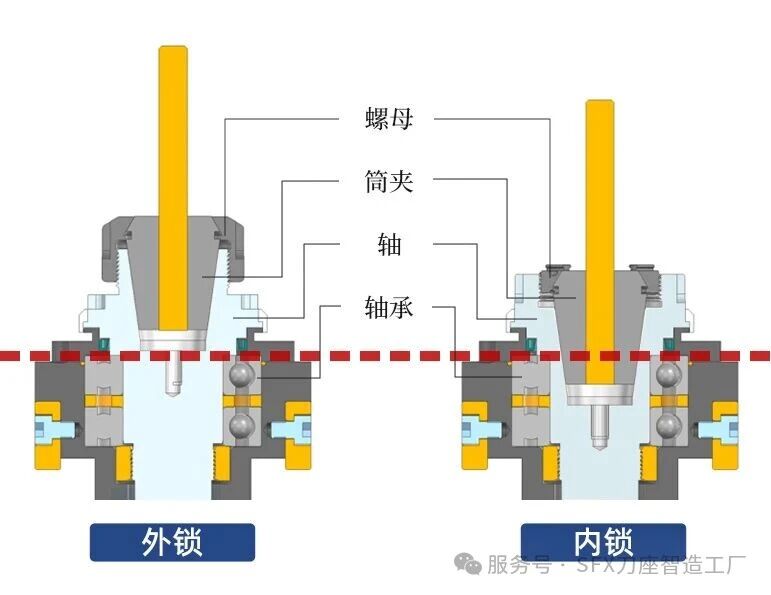

結構特性分析

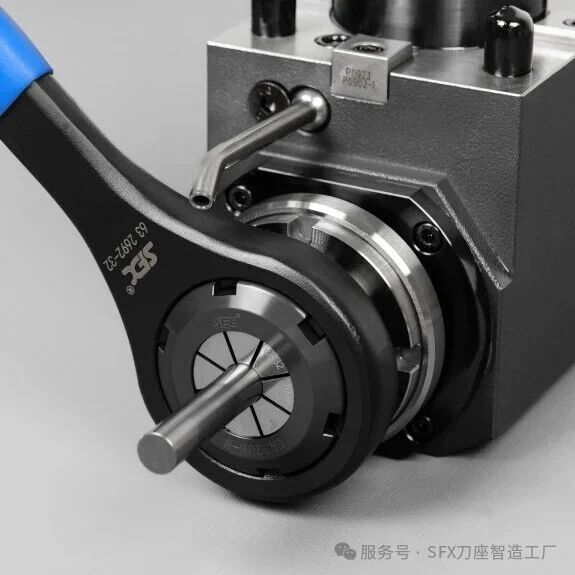

    鎖緊螺母結構外露，刀具拆裝便捷，螺母采購成本相對較低，在常規輕、中等切削工況下性價比高；但刀具夾持段懸伸較長，刀座占用空間大，結構不夠緊湊，且整體剛性偏弱。

內鎖式動力刀座

    相較于外鎖動力刀座，內鎖動力刀座夾持部位懸伸長度短，整體布局緊湊，鎖刀位置更接近刀座軸承，剛性與穩定性更佳，在實際加工中優勢突出：

剛性更強

    有效降低切削振動，整體抗形變能力強，可適配重切削、連續重載加工場景；

精度更高

    減小刀具徑向跳動，提升工件尺寸精度、降低表面粗糙度；

適配性更強

    結構緊湊，減少刀具干涉風險，通用性更強。

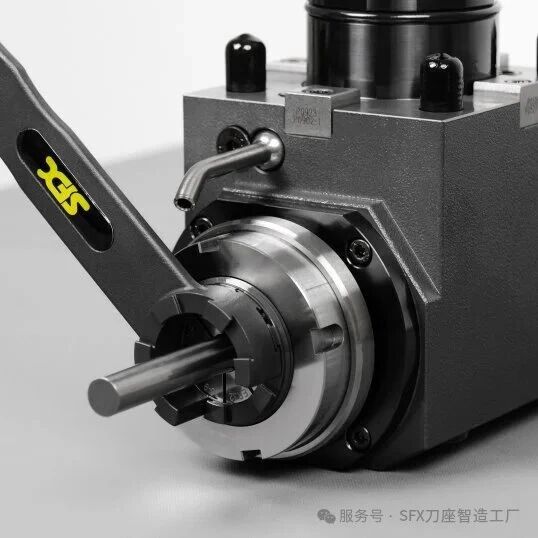

    但受內置鎖緊結構***，內鎖動力刀座拆裝刀具時，操作空間相對狹小，對配套工具的適配性要求更高。

加工表現分析

    相同切削參數下，ER32內鎖、外鎖切削對比測試：內鎖動力刀座加工成品表面粗糙度更低。
